Tutorial Solidwork Mesin Torak (Part 3 Connecting Rod)

Pada postingan kali ini, penulis akan membuat sebuah tutorial solidwork yang mencakup beberapa fitur dalam solidwork, dari part sampai asembly dan untuk produk yang di gambar adalah sebuah system poros engkol yang biasa dikenal juga dengan mesin torak yang memiliki part-part sebagai berikut:

1.   Engine Block

2.   Piston (torak)

3.   Connecting Rod

4.   Crank Shaft (poros engkol)

5.   Asemby

Untuk postingan kali ini akan membahas mengenai part ketiga (CONNECTING ROD), untuk part-part yang lain silahkan klik link yang diatas.

Dengan langkah-langkahnya:

1.      Buka solidwork > klik NEW > pilih PART

2.      Rubah satuan menjadi “mm” yang berada di bawah sebelah kanan: klik anak pabah di samping satuan > pilih MMGS

3.      Pilih FRONT PLANE: klik kanan atau  klik kiri pada front plane > klik sketch

4.      Buat lingkaran: klik sketch pada common manager > klik cirle > gambar seperti berikut

Lingkaran 1     : klik origin lalu tarik keluar

Lingkaran 2     : klik origin lalu tarik keluar

Lingkaran 3     : posisikan cursor pada titik origin lalu tarik keatas maka akan muncul garis               putus-putus yang menunjukkan tegak lurus dan klik (sebagai pusat linkaran lalu tarik keluar)

Lingkaran 4     : klik pada pusat lingkaran 3 > tarik keluar

5.      Berikan dimensi pada lingkaran: klik sketch pada common manager > smart dimension > beri dimensi seperti berikut

*Dimensi lingkaran: klik smart dimention > klik lingkaran dan tarik keluar > klik dan beri dimensi

*Dimensi antar pusat lingkaran: klik titik origin (pusat lingkaran 1 & 2) > tekan dan tahan tombol ctrl pada keyboard > klik pusat lingkaran 3 & 4

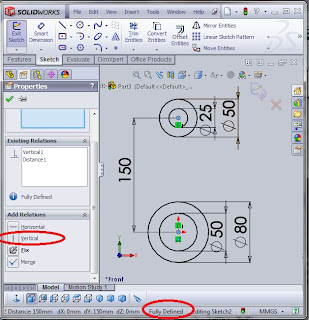

6.      Klik pusat lingkaran 1 & 2 > tekan dan tahan tombol ctrl pada keyboard > klik pusat lingkaran 3 & 4> klik vertical

7.      Buat garis tengah dengan menggunakan centerline

Buat garis no 1 dengan menggunakan line

Buat garis no 2 dengan mirror dari garis 1: klik mirror > klik garis 1 >  klik mirror about > klik cenetrline >  centang

8.      a. Klik smart dimension > klik titik di dalam segi4 > tekan dan tahan tombol ctrl > klik titik      yang di dalam segi4 lainnya > beri ukuran 25

b. Klik smart dimension > klik titik di dalam lingkaran > tekan dan tahan tombol ctrl > klik titik yang di dalam lingkara lainnya > beri ukuran 45

9.      Klik trim entities > klik trim to closest  > klik garis yang di potong >  klik centang

10.  Klik feature pada common manager > klik extruded bose/based > masukkan angka 16 > centang

11.  Klik fillet pada feature > select garis berikut > beri nilai 30 > centang

12.  Klik fillet pada feature > select garis berikut > beri nilai 50 > centang

13.  Hasilnya:
